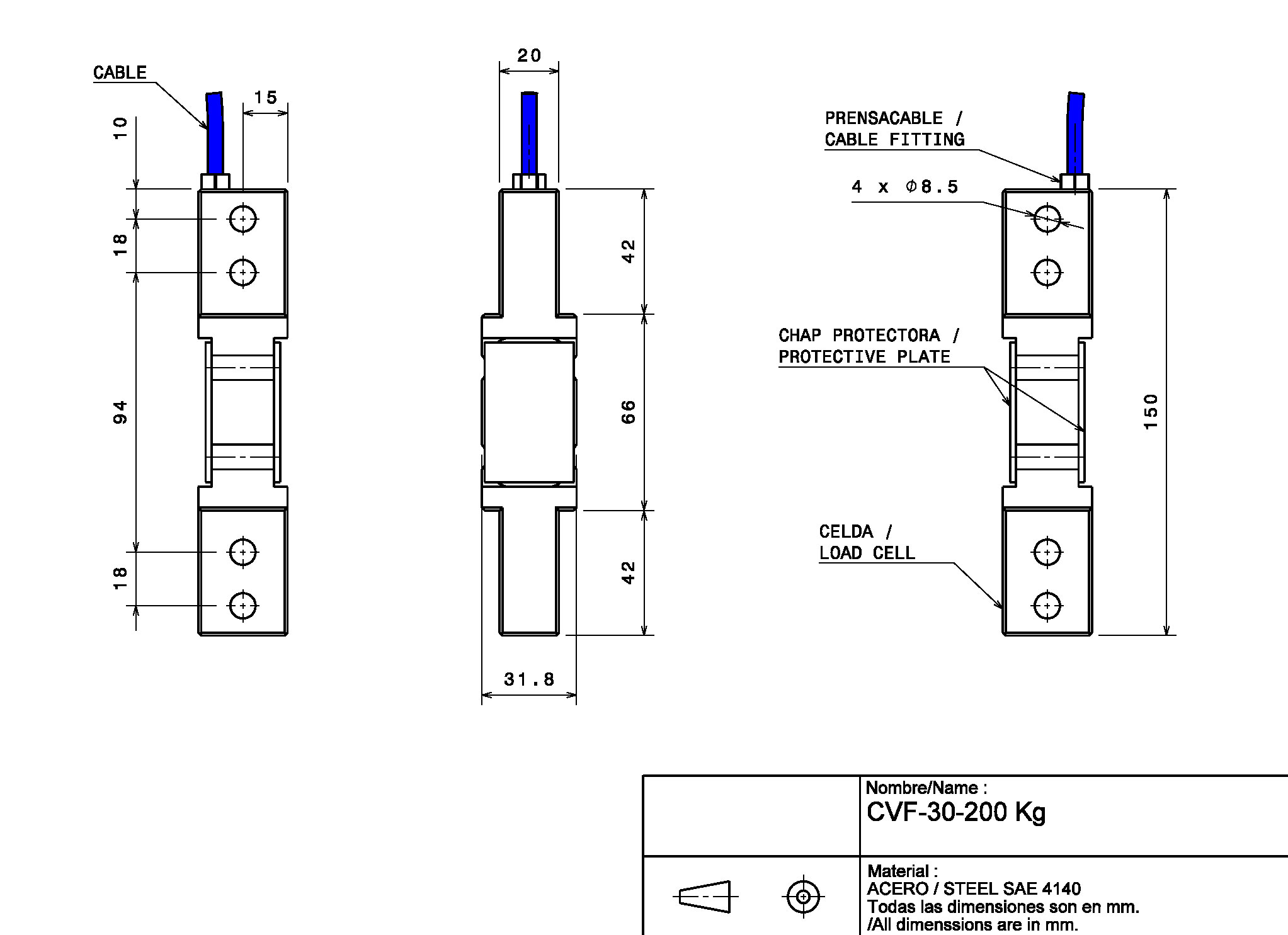

plano
Plano30.76 KB
Especificaciones

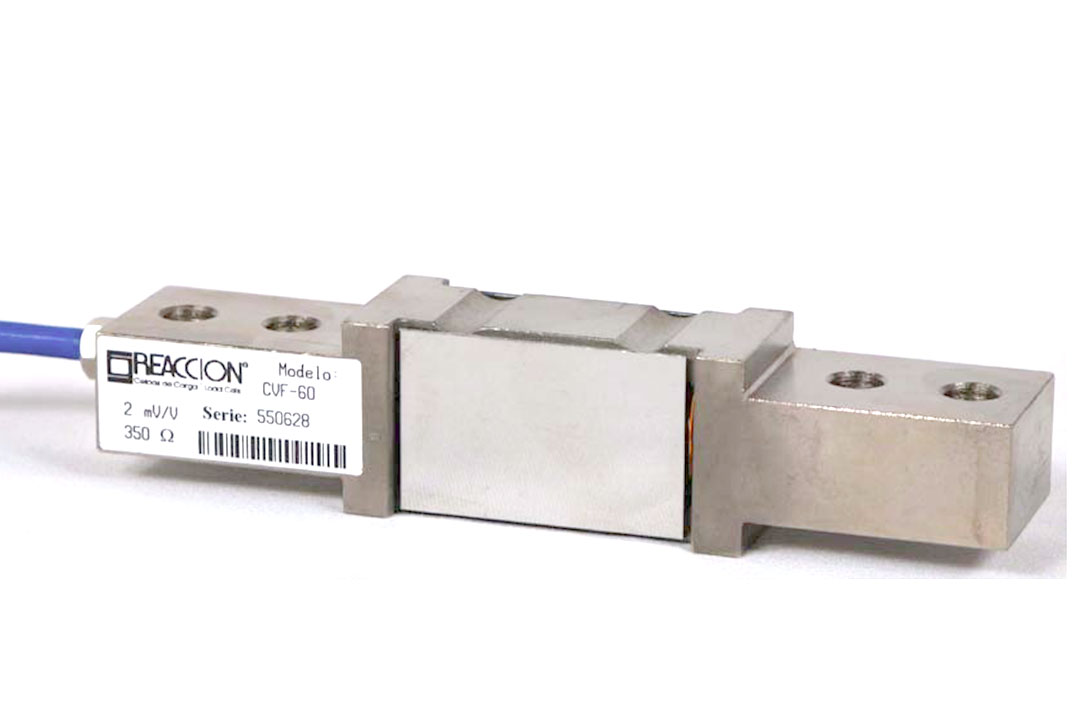

Celda de carga de bajo perfil tipo Single Point en acero para aplicaciones industriales. Soporta cargas excéntricas. Protección contra polvo y salpicaduras. Aplicaciones: Balanzas Industriales.
Capacidades (kg)
30
60
100
200
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
2.00
Tolerancia de la Sensibilidad (% C/N)
15.00
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN/°C)
0.003
Histeresis (% CN)
0.02
Corrimiento de sensibilidad por temperatura (% CN/°C)
0.0015
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
386 ± 5
Impedancia de salida (Ohm)
350 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
3.00
Material Base
Acero Aleado
Grado de protección ambiental
IP67
Calidad y torque
(10,9) / 36
Metrico (N/m)
M8x1,25
