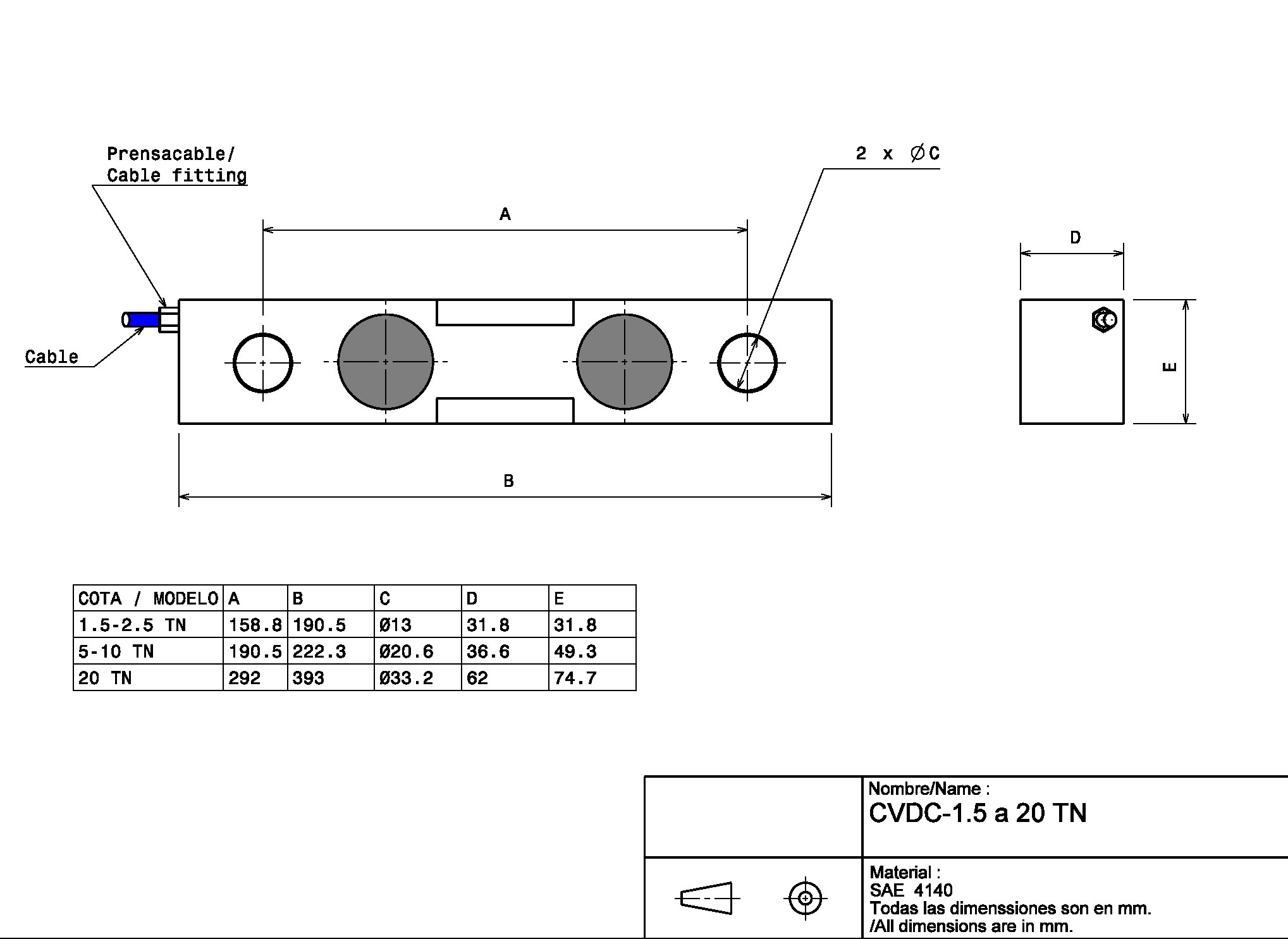

plano
Plano33.58 KB
Especificaciones

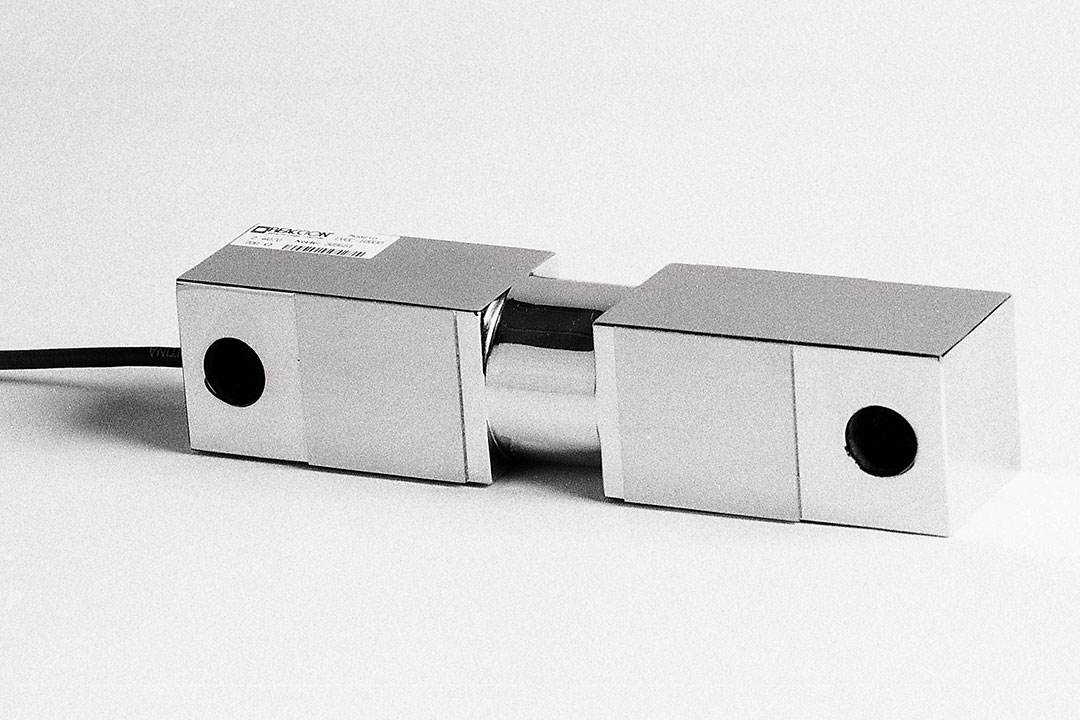

Celda tipo doble viga de alta capacidad apta para plataformas, tolvas, tanques, silos, balanzas para camiones y de pesajes por ejes. Robusta y con alta resistencia a esfuerzos axiales. Celda de alta capacidad para montaje de tolvas y tanques. También apta para plataformas industriales de alta capacidad. Soporta trabajo a la intemperie.
Capacidades
2500
5000
10000
20000
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
2.00
Tolerancia de la Sensibilidad (% C/N)
0.50
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN)
0.00
Histeresis (% CN)
0.02
Corrimiento de la sensibilidad con la temperatura (% CN)
0.00
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
787 ± 5
Impedancia de salida (Ohm)
700 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
5.00
Material Base
Acero Aleado
Grado de protección ambiental
IP67
