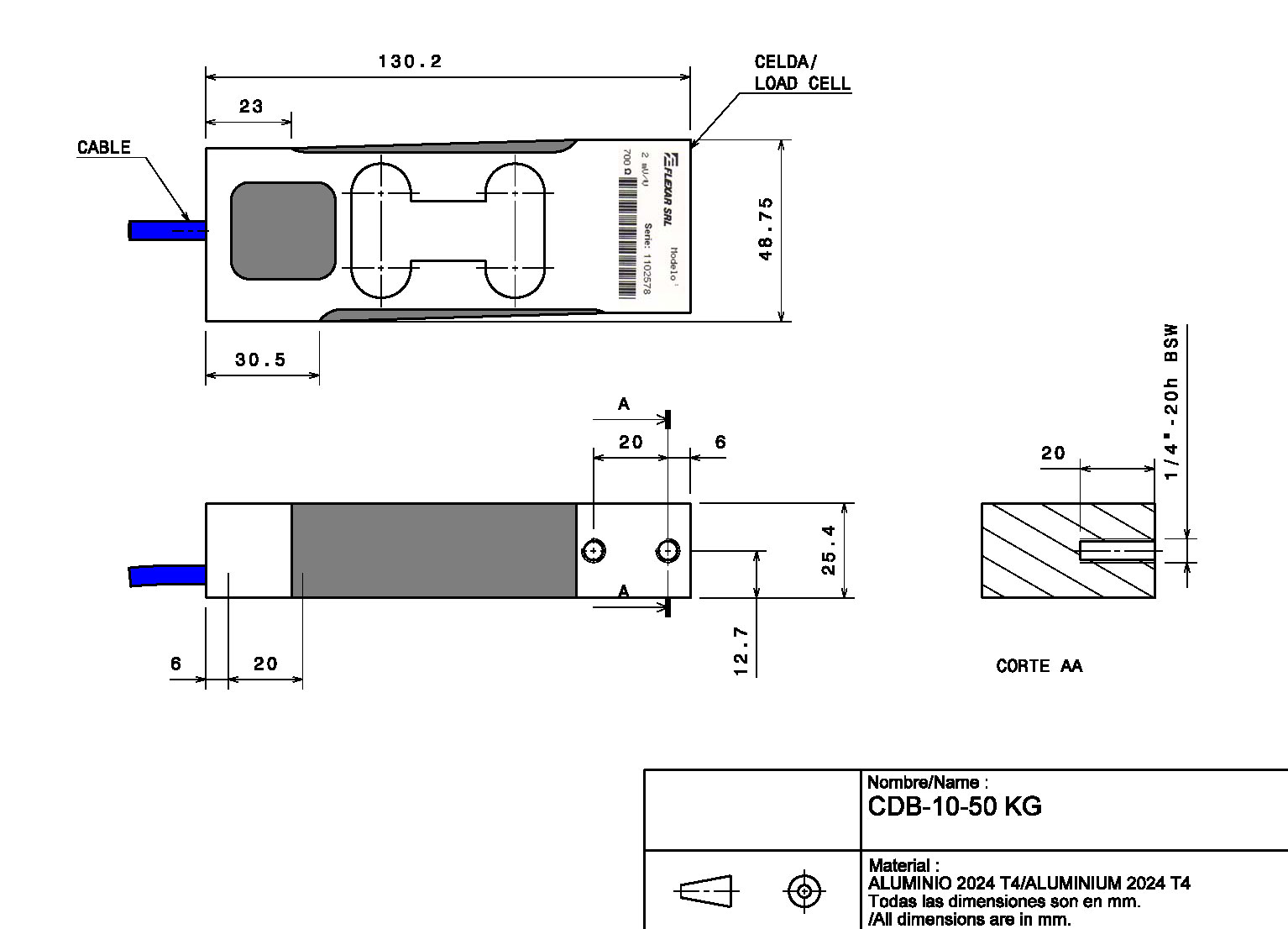

plano
Plano32.45 KB
Especificaciones

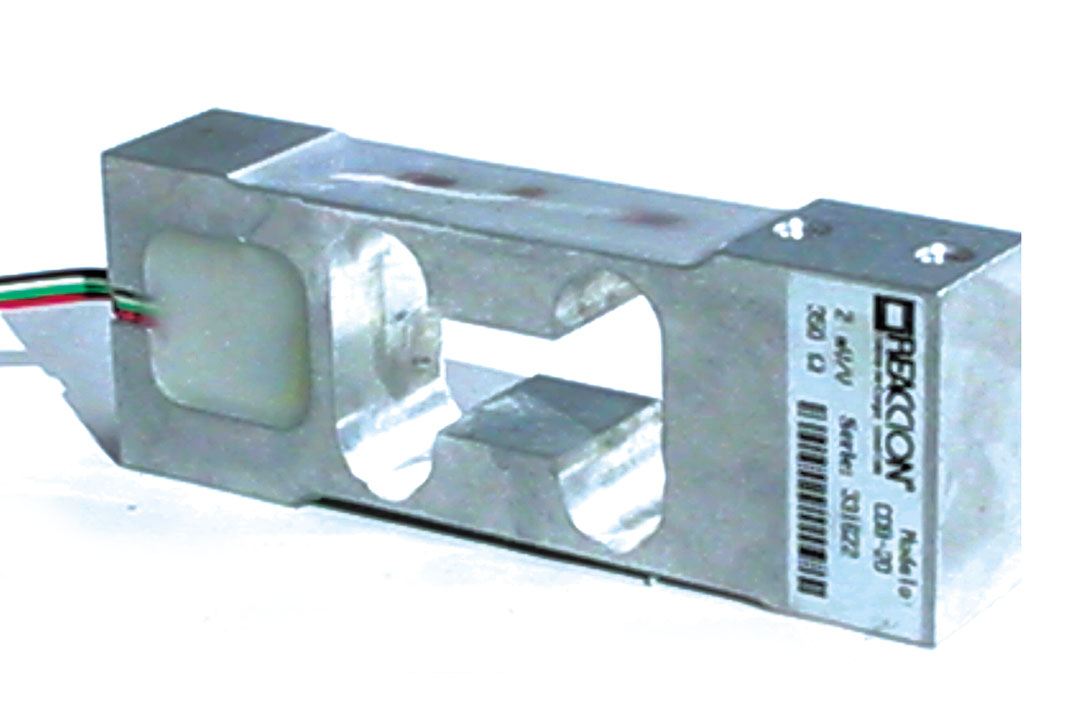

Celda de carga Single Point con 2 anclajes en cada extremo. Paralelogramica insensible a las cargas excéntricas para balanzas comerciales e industriales, protegidas contra el ataque de insectos y del medio ambiente en general. Aplicaciones: Balanzas de supermercado, contadoras, maquinas de embalaje, dosificadora.
Capacidades
10
20
30
50
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
2.00
Tolerancia de la Sensibilidad (% C/N)
15.00
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN)
0.00
Histeresis (% CN)
0.02
Corrimiento de la sensibilidad con la temperatura (% CN)
0.00
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
410 ± 5
Impedancia de salida (Ohm)
350 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
1.00
Material Base
Aluminio
Grado de protección ambiental
IP65
Calidad y torque
(8) / 11,9
Pulgada (ft-lb)
1/4x20 h
