Celda de carga CDL

Single Point

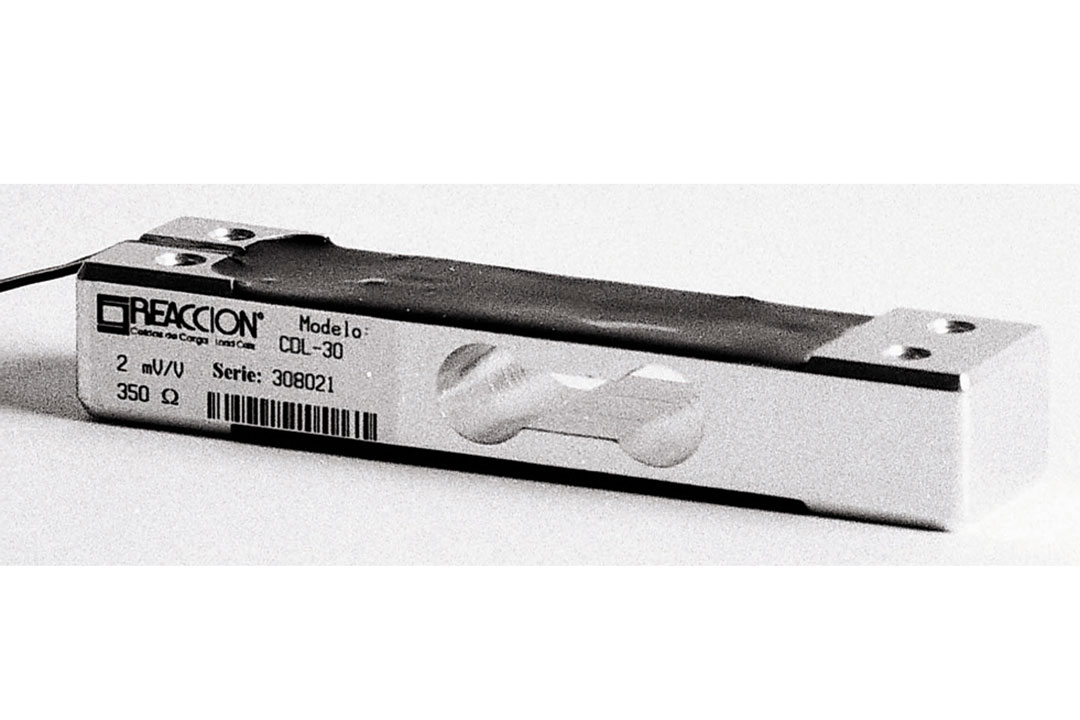

Celda de Carga CDL

Celda de carga Single Point con 2 anclajes en cada extremo. Paralelográmica de bajo perfil. Aplicaciones: Balanzas comerciales.

Marca

reaccion

Material

Aluminio

Capacidades

Descargas

Plano

Plano

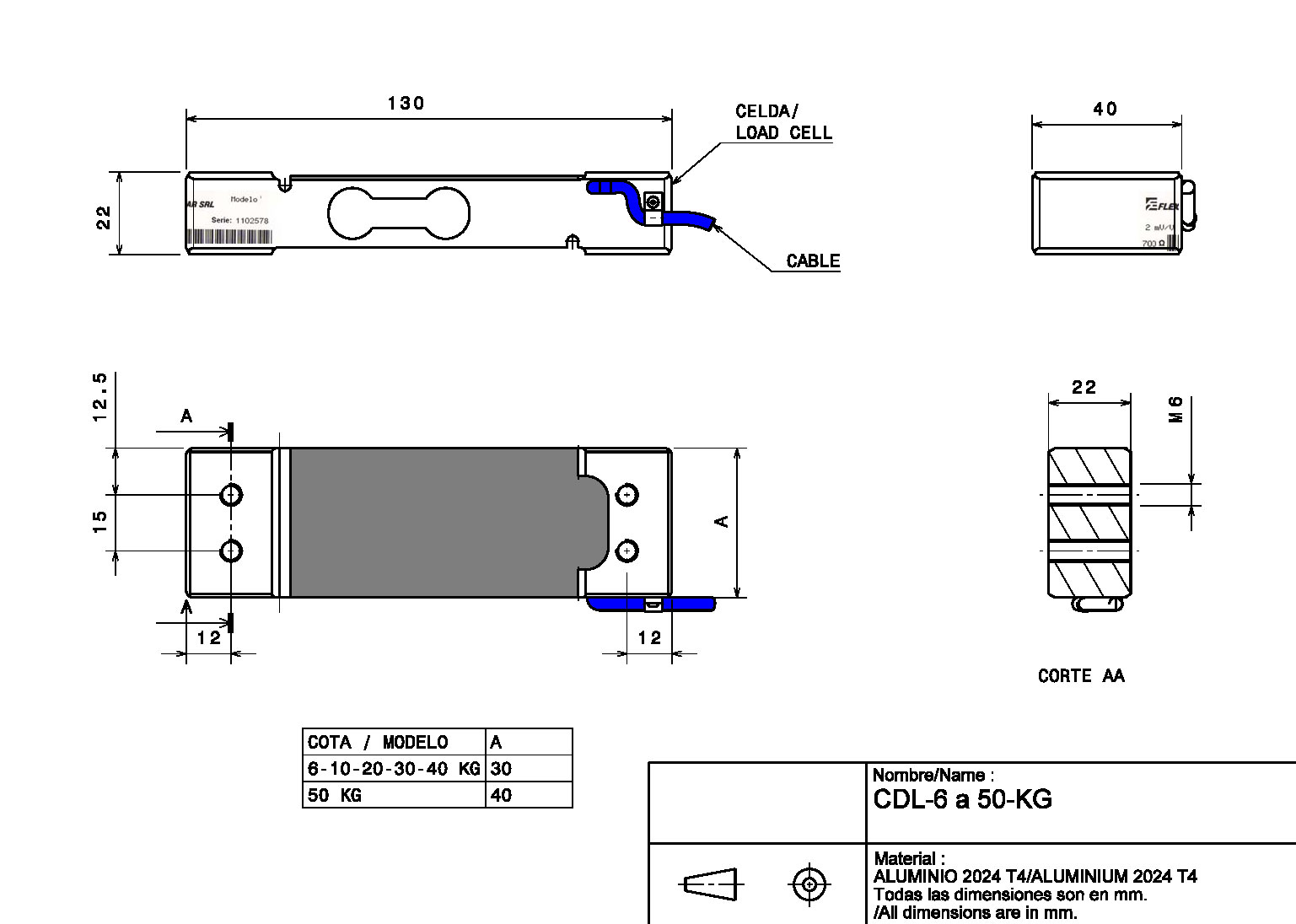

Plano técnico CDL

Código de Colores

Código de colores CDL

Especificaciones

Capacidades (kg)6, 10, 20, 30, 40, 50
Clase de precisiónC3
Numero máximo de intervalos de verificación (nmax)3000
Vmin Relativo (Y)6000
Sensibilidad (mV/V)2
Tolerancia de la Sensibilidad (% C/N)15
Error de linealidad (% CN)0.03
Creep (% CN)0.03
Corrimiento del cero con la temperatura (% CN/°C)0.003
Histeresis (% CN)0.02
Corrimiento de sensibilidad por temperatura (% CN/°C)0.0015
Limite de sobrecarga (% CN)150
Limite de rotura (% CN)300
Tensión máxima de Alimentación (V)15
Resistencia de aislación (Mohm)5000
Longitud de Cable (m)1
Grado de protección ambientalIP65
Calidad y torque(10,9) / 15
Métrico (N·m)M6x1
Impedancia de entrada (Ohm)414 ± 5
Impedancia de salida (Ohm)350 ± 2
Material BaseAluminio
