Celda de carga CD

Single Point

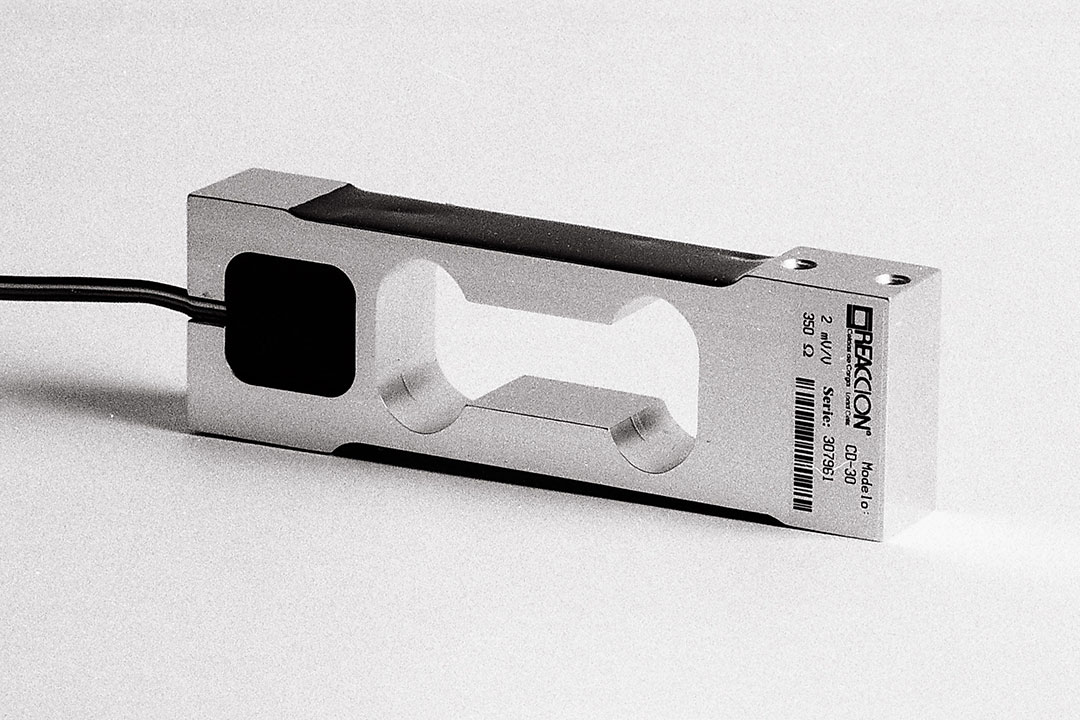

Celda de Carga CD

Celda de carga Single Point con 2 anclajes en cada extremo. Paralelogramica insensible a las cargas excéntricas para balanzas comerciales e industriales, protegidas contra el ataque de insectos y del medio ambiente en general. Aplicaciones: Balanzas de supermercado, contadoras, maquinas de embalaje, dosificadora.



Marca

reaccion

Material

Aluminio

Capacidades

Descargas

Plano

Plano

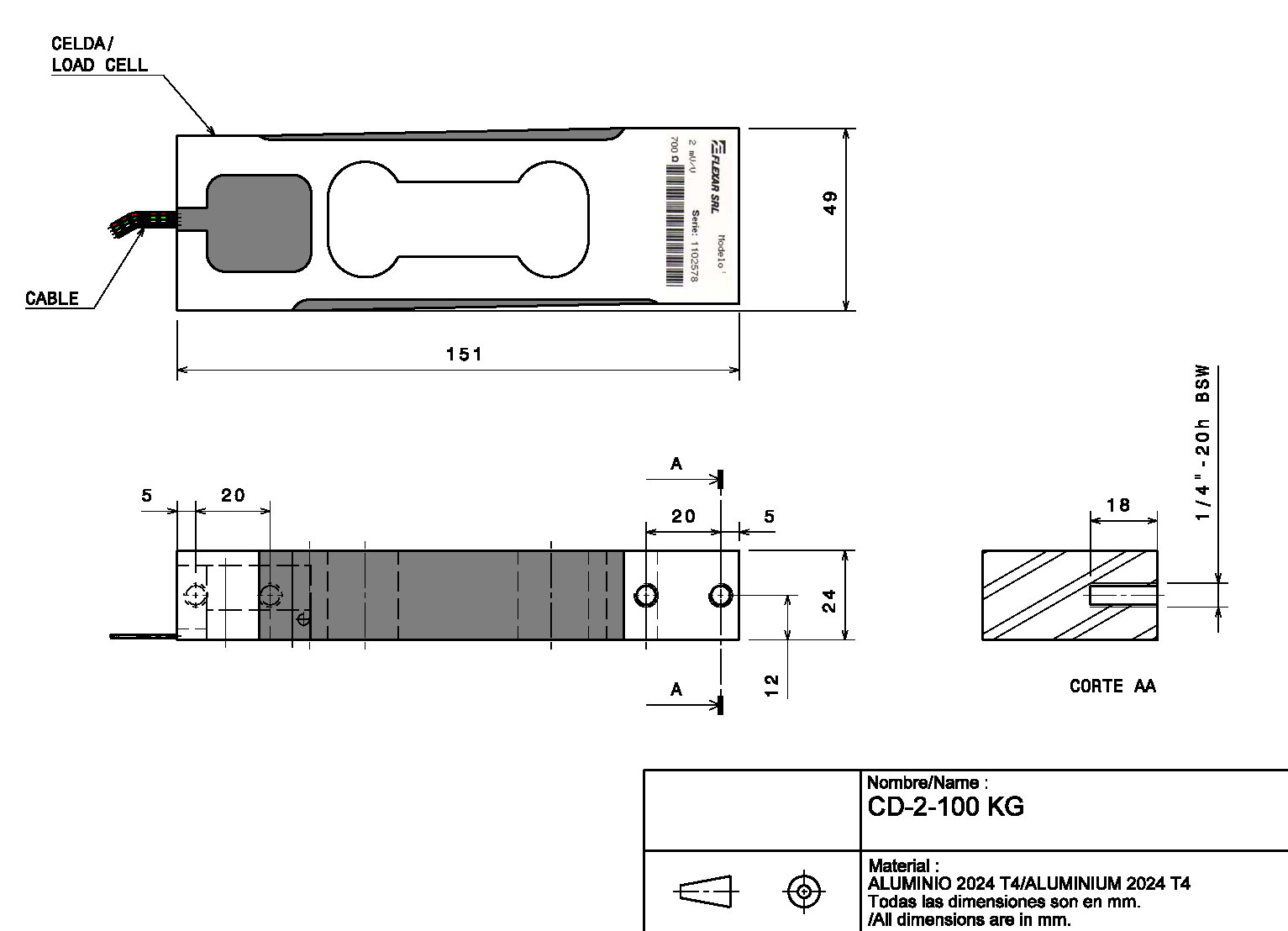

Plano técnico CD

Código de Colores

Código de colores CD

Especificaciones

Capacidades (kg)2, 5, 10, 20, 30, 50, 75, 100
Clase de precisiónC3
Numero máximo de intervalos de verificación (nmax)3000
Vmin Relativo (Y)6000
Sensibilidad (mV/V)2
Tolerancia de la Sensibilidad (% C/N)15
Error de linealidad (% CN)0.03
Creep (% CN)0.03
Corrimiento del cero con la temperatura (% CN/°C)0.003
Histeresis (% CN)0.02
Corrimiento de sensibilidad por temperatura (% CN/°C)0.0015
Limite de sobrecarga (% CN)150
Limite de rotura (% CN)300
Tensión máxima de Alimentación (V)15
Resistencia de aislación (Mohm)5000
Longitud de Cable (m)1
Grado de protección ambientalIP65
Calidad y torque(8) / 11,9
Pulgada (ft-lb)1/4x20 h
Impedancia de entrada (Ohm)400,3 ± 5
Impedancia de salida (Ohm)350 ± 2
Material BaseAluminio
